Mesin Pengemasan Sachet Otomatis Petunjuk Teknis & Spesifikasi

Views:80     Author:Site Editor     Publish Time: 2018-11-09      Origin:Site

Mesin Pengemasan Sachet Otomatis Petunjuk Teknis & Spesifikasi

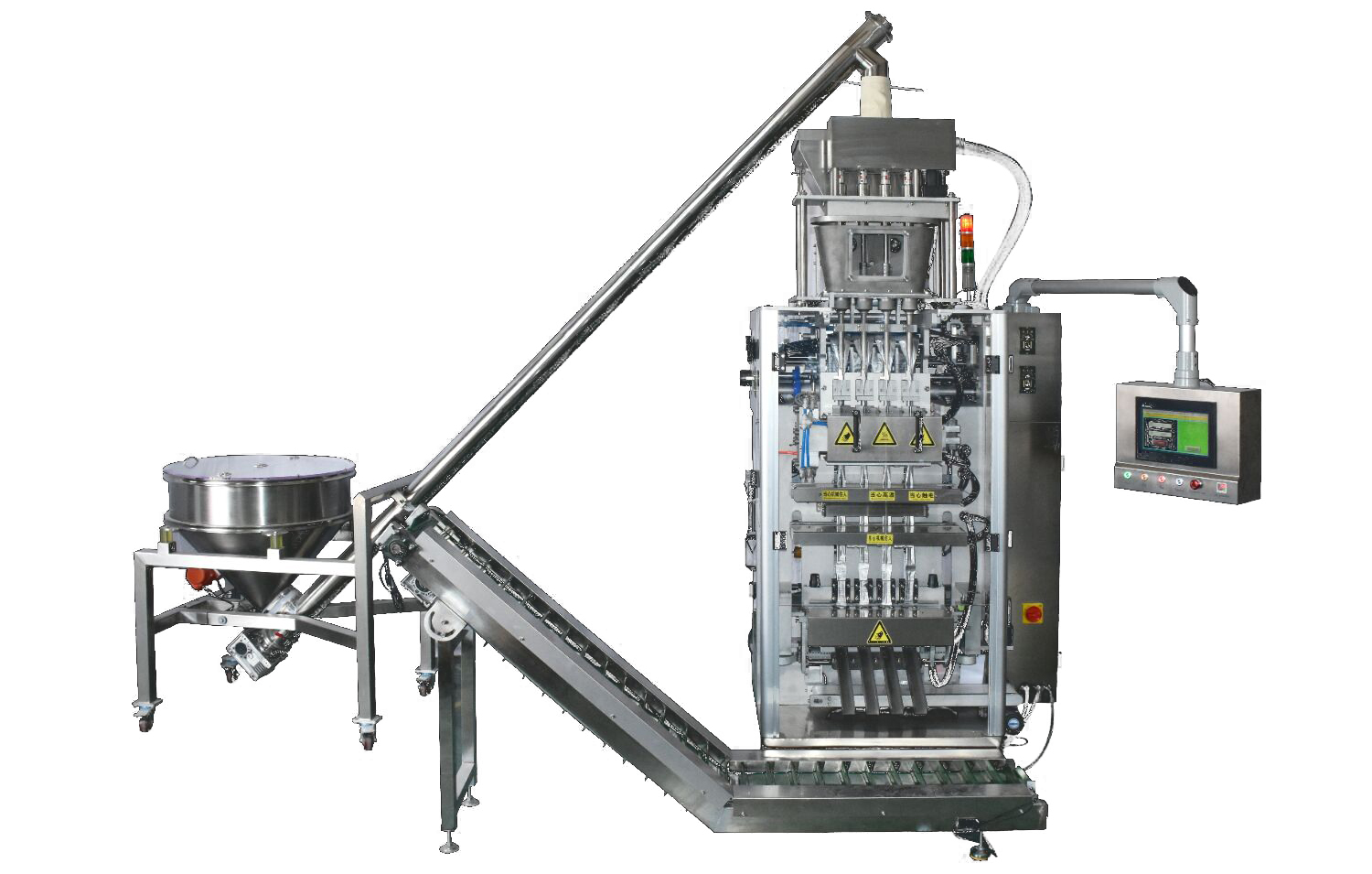

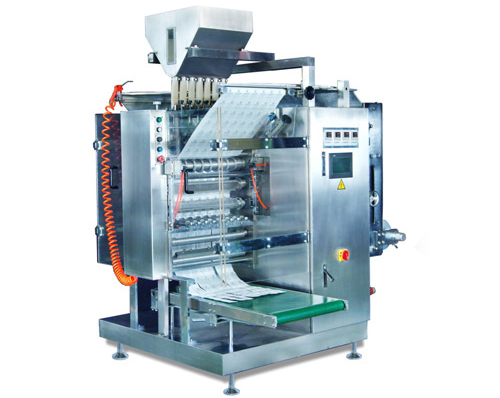

mesin kemasan sachet otomatisMesin Pengemasan Sachet

Fungsi kemasan

Tanda warna dua sisi untuk koreksi otomatis, dan pelacakan otomatis untuk penyesuaian. Secara otomatis dapat menyelesaikan proses pengepakan seperti pembuatan sachet, pengukur, pengisian, penyegelan, meninju, memotong takik torehan mudah, memotong garis putus-putus istirahat horisontal dan vertikal mudah, pencetakan batch, dan menghitung. Kemasan multi-sachet otomatis dari produk yang dikemas dapat diselesaikan dalam satu kali pengisian.

Berbagai kemasan

Sangat cocok untuk mengemas bahan dengan berbagai bentuk seperti bubuk, tablet, kapsul, granul, pil, dan bahan kental.


Kisaran ukuran Sachet

Panjang saset: 55-180mm; Lebar Sachet: 32,5-420mm

(Min.width bubuk sachet adalah 60 mm.)

Rentang pengukuran

1-200ml (0,5-100 gram)

Nomor baris Sachet

2-12 garis (Kemasan cairan biasanya lebih dari 10 baris)

Frekuensi pemotongan horizontal (waktu / menit)

Frekuensi tertinggi adalah 70 kali / menit, dan penyesuaian stepless (pengaturan) dapat dilakukan sesuai dengan kebutuhan penggunaan. (Kecepatan tertinggi untuk bedak adalah 40 kali / menit.)

Max.width dari bahan pengepakan

910mm

Bahan pengepakan yang sesuai

Plastik / Aluminium / Plastik, Plastik / Kertas / Plastik, Plastik / Plastik, Plastik / Aluminized / Plastik

Metering presisi

± 5%

Sumber Daya listrik

380V 50Hz

Kekuatan total

7.5 kw

Kebisingan


76 dB (A)

Suhu lingkungan yang sesuai

0 ℃-35 ℃

Ketinggian yang tepat

2000 m

Dimensi keseluruhan(L * W * H)

1500*1540*2200 mm

Berat

1200 kg

Frekuensi motor

5-60 Hz (Kecepatan putar motor: 135-1620 r / mnt)

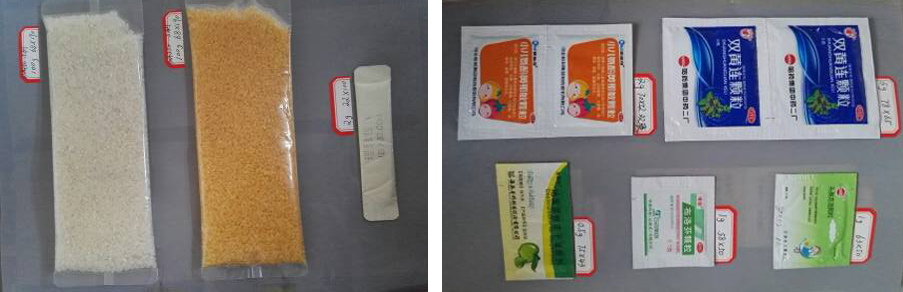

sampel mesin kemasan sachet otomatis


Kapasitas kontrol otomatis dalam produksi

Seluruh mesin dikontrol secara otomatis oleh komputer. Ini mengadopsi tanda warna dua sisi untuk koreksi otomatis dan pelacakan otomatis untuk penyesuaian. Mesin utama mengadopsi konversi frekuensi stepless untuk pengaturan kecepatan. Suhu pemanasan dikontrol oleh mesin. Jika ada kesalahan operasi dan multi-titik yang salah, mesin akan berhenti berjalan secara otomatis.

Kapasitas penyesuaian kesalahan dalam produksi

Volume kemasan sachet tunggal dan beberapa sachet dapat disesuaikan, dan dapat dipastikan bahwa kesalahannya adalah ± 5%.

Standar kepatuhan GMP

& quot; Pedoman untuk Penerapan GMP dalam Peralatan Farmasi & quot; Artikal 3, Bab 1, Bagian 10, & quot; Mesin Pengemasan Sachet & quot; ketentuan dan persyaratan terkait. GB / T17313-1998 “Mesin Pembentuk-Pengisi-Penyegelan Sachet”

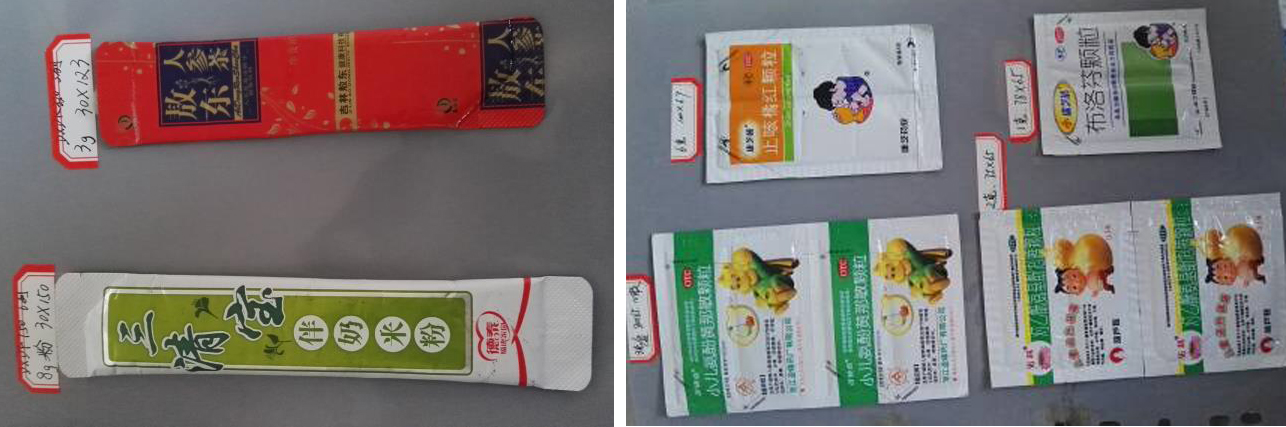

Sampel Mesin Pengepakan Sachet


Konfigurasi dasar & struktur

1. Bagian-bagian kunci dari sistem kontrol mengadopsi komponen kontrol impor dengan kinerja yang dapat diandalkan.

Sebuah. PLC: FX1N - 60MR Buatan Mutsubishi, Jepang;

b. Konverter frekuensi: VF015A 21A Buatan Delta, Taiwan;

c. Antarmuka manusia-mesin: Smart700 Buatan Siemens.


2. Sistem pengisian

Karena produk kemasan yang berbeda, mesin ini dilengkapi dengan pengisian khusus dan perangkat pengumpan produk dengan berbagai bentuk: alat pengumpan produk volumetrik untuk bahan granul, dan perangkat pengumpan produk bergetar untuk tablet, kapsul, dan tablet berbentuk khusus.


3. Sistem transmisi

Mesin ini menggunakan penggerak sabuk, penggerak rantai, penggerak roda gigi, penggerak sabuk penggerak dan penggerak sabuk konveyor masing-masing sesuai dengan persyaratan detail dari bagian-bagian yang berbeda. Proses transmisi ini diselesaikan masing-masing oleh motor, peredam, roda gigi, roda rantai, roda sabuk gigi, dan poros penggerak. Mekanisme diferensial diadopsi di empat tempat sistem transmisi untuk persyaratan khusus seperti pencetakan, pemotongan horizontal, pemotongan garis putus horizontal, dan koreksi otomatis dengan tanda warna. Mekanisme sprocket eksentrik yang dapat disesuaikan diadopsi di dua tempat sistem penggerak, dan jumlah penyesuaiannya ditentukan oleh ukuran sachet.


4. Film unwinding

Mekanisme film unwinding, yang terletak di bagian belakang mesin, terdiri dari poros unwinding, bingkai unwinding, rol penuntun film, dan rol film pemandu bergerak. Proses film unwinding adalah bahwa poros unwinding digerakkan oleh motor mikro untuk memutar rol film, kemudian panjang penguluran dan gaya tarik film dikontrol melalui rol penuntun film bergerak. Ketika film habis atau berpisah tiba-tiba, saklar fotolistrik ditutupi oleh rol pemandu film bergerak, sehingga mesin akan berhenti berjalan secara otomatis. Shank tangan yang mengatur gerakan kiri-kanan rol unwinding ditempatkan di sisi kiri mekanisme pemutaran film agar bagian tengah film sejajar dengan pusat mekanisme pemisahan film.


5. Pemisahan film

Mekanisme pemisahan film, yang terletak di bagian atas rangka mesin, terdiri dari rol pemandu film, pemotong, dan pelat pembagi film. Film ini dibagi menjadi dua bagian oleh mekanisme pemisahan film, kemudian arah bergeraknya diputar oleh pelat pembagi film, dan mereka ditarik ke rol penyegelan vertikal untuk menyegel oleh rol penuntun film. Membelah piring film dapat bergerak maju mundur melalui roda tangan untuk memenuhi persyaratan bahan kemasan dengan lebar yang berbeda.


6. Sealing: Ini termasuk penyegelan vertikal dan penyegelan horizontal. Dengan itu, empat sisi penyegelan pembuatan sachet terbentuk.

①Perangkat perapat vertikal terbuat dari beberapa rol penyegel vertikal, dan elemen pemanas dan termosensitif dipasang di dalamnya. Ketika berhasil, sepasang rol penyegelan vertikal berputar terus menerus ke arah sebaliknya, dan film dipanaskan dan digulingkan untuk membentuk sabuk penyegel vertikal di bawah traksi mereka. Tekanan antara dua rol ditawarkan oleh pegas, dan dua rol dapat dibagi secara manual saat operasi berakhir.

②Perangkat penyegelan horisontal terbuat dari beberapa rol penyegelan horisontal, dan elemen pemanas dan termosensitif dipasang di dalamnya. Ketika berhasil, sepasang rol penyegelan horisontal didorong oleh sistem transmisi untuk memutar terus menerus melalui roda gigi ke arah sebaliknya, dan tekanan di antara mereka ditawarkan oleh pegas. Ada 2 atau 3 belt penyegel di sekitar rol penyegelan horisontal, oleh karena itu waktu penyegelan adalah 2 atau 3 dengan memutar lingkaran. Mekanisme sprocket eksentrik yang dapat disesuaikan diadopsi dalam rantai transmisi untuk memastikan bahwa kecepatan linier seketika ketika penyegelan horizontal adalah sejajar dengan kecepatan linier film, jika film berkerut atau melebar terlalu jauh, bahkan patah. Struktur segel memiliki desain yang wajar, dan bahan pengepakan memiliki berbagai pilihan.


7. Batch printing dan mudah memotong mekanisme pemotongan notch

Batch mekanisme pencetakan dan mekanisme pemotongan takik sobek mudah berada pada poros yang sama, sementara mereka terhuyung pada sudut tertentu. Plat penopangnya juga berada pada poros yang sama. Ketika mesin bekerja, kedua poros berputar terus menerus ke arah sebaliknya. Begitu mereka memutar lingkaran, dua operasi ini dilakukan tiga kali. Poros memiliki kecepatan putaran dan kecepatan linear yang sama dengan roller penyegelan horisontal, dan mekanisme sprocket eksentrik juga diadopsi dalam rantai transmisi. Pengoperasian perangkat pencetakan batch mengikuti mesin utama. Dengan ini, nomor batch jelas dan tegas, dan mudah diganti.


8. Ini memiliki fungsi memotong takik memotong mudah, memotong vertikal, memotong garis istirahat mudah robek vertikal.

Pemotongan yang berputar, disinkronkan dengan operasi mesin utama, diadopsi oleh mekanisme pemotongan takik sobek yang mudah, mekanisme pemotongan garis putus vertikal dan mekanisme pemotongan vertikal, sedemikian rupa sehingga takik sobek mudah berada pada posisi yang tepat. Pemutus garis putus-putus vertikal mudah dengan desain yang unik dan struktur operasi memiliki umur pemakaian yang lebih lama.


9. Ini memiliki fungsi pemotongan horisontal dan memotong garis putus horisontal.

Pemotong horizontal dan pemotong garis putus horizontal berada dalam keunikangerakan permukaan melengkung berbentuk sadel, yang memiliki operasi yang wajar dan dapat diandalkan. Pemotongan pemotong horizontal dan pemotong garis putus horizontal dapat dikontrol oleh komputer utama dan disetel pada antarmuka manusia-mesin. Produk dapat diatur ke pemotongan sachet tunggal atau pemotongan beberapa sachet.


10. Peralatan dan penggantian cetakanSetiap mesin utama dilengkapi dengan satu set cetakan.

Jika ukuran kemasan sachet berubah dalam produksi, maka cetakan perlu diubah. Jika ukuran sachet berubah dan lebar sachet masih tidak dapat diubah, maka hanya perlu mengganti sepasang sprocket transmisi. Biayanya sedikit untuk mengganti cetakan. (Mesin ini dapat dilengkapi dengan pengatur panjang stepless sachet untuk memenuhi kebutuhan costomers untuk panjang sachet yang berbeda, sementara harganya akan dihitung secara terpisah.)


11. Kontrol suhu

Mesin ini mengadopsi pengontrol suhu presisi tinggi untuk memastikan bahwa kesalahan antara suhu pengaturan penyegelan dan suhu pertunjukan dikontrol dalam 3 ℃. Pemanas dan cetakan penyegelan memiliki desain yang masuk akal dan lulus uji coba. Akibatnya, suhu daerah penyegelan yang efektif dikontrol secara tepat, penyegelan pembuatan sachet memiliki efek yang lebih baik, dan mesin pengemasan memiliki lebih banyak pilihan dalam kualitas dan tekstur bahan pengepakan. Desain cetakan sealing mempertimbangkan bidang panas dari wilayah penyegelan yang efektif, membuat efek penyegelan yang lebih baik dan menghemat lebih banyak energi.


12. Dilengkapi dengan sistem pemosisian fotoelektrik.

Mesin ini dilengkapi dengan sistem pemosisian merek dagang fotolistrik. Sinyal diukur oleh kepala fotolistrik pada tanda warna pencetakan dari bahan pengepakan, dan serat optik mengirimkannya ke PLC untuk operasi, kemudian motor mikro dari diferensial kursor kursor dalam sistem transmisi didorong untuk koreksi otomatis dan traksi otomatis dari tanda warna dua sisi (empat set diferensial pengaturan dipasang pada mesin), agar pola yang tercetak pada wajah ganda produk sejajar dengan masing-masing lain sepenuhnya ketika penyegelan.
