Menggambar dan struktur mesin pembuatan masker N95 II

1. Stasiun Percetakan & Stasiun Pengelasan Earbelt

Dua stasiun ini saling terkait, sehingga mereka dianalisis di sini bersama -sama.

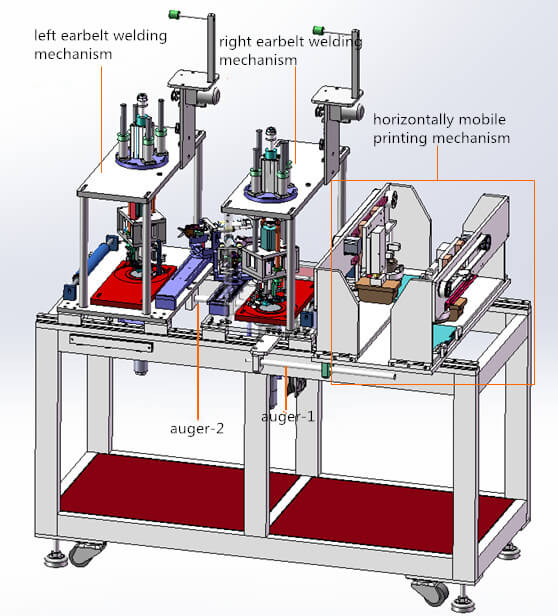

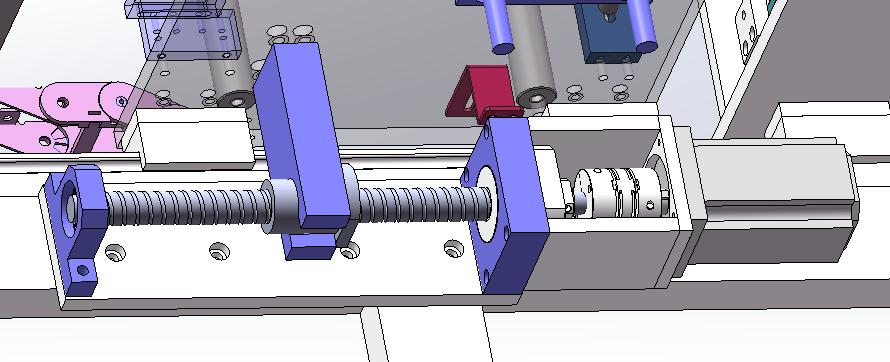

Dapat dilihat bahwa dua auger digunakan untuk menghubungkan mekanisme pengelasan earbelt kiri dan kanan. Sementara itu, mereka bersama -sama bergerak di sepanjang panduan pada bingkai mesin. Driver adalah motor servo dan mekanisme sekrup di bawah bingkai mesin.

Tapi, mengapa mereka bergerak?

Alasannya adalah: bahan kain bergerak maju, sedangkan mekanisme pencetakan seluler dan mekanisme pengelasan earbelt harus menghubungi bahan selama operasi. Oleh karena itu, seharusnya tidak ada gerakan relatif antara mekanisme dan materi ini saat menghubungi. Untuk alasan ini, mekanisme pencetakan seluler dan mekanisme pengelasan earbelt harus bergerak maju dengan material dan kembali setelah pemisahannya dari material.

1) Stasiun Percetakan Seluler

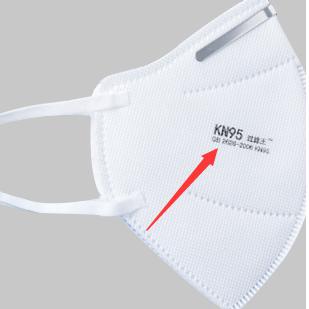

Kita dapat menemukan teks tentang N95 seperti ini:

Ini persis dicetak oleh stasiun ini.

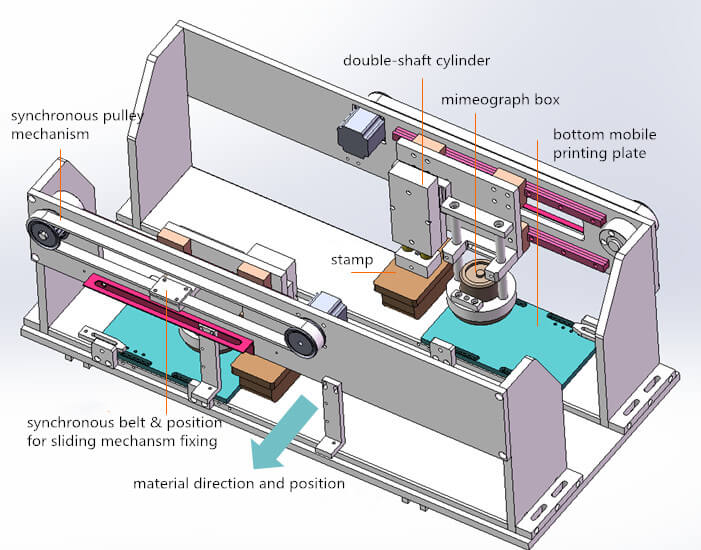

Berikut ini adalah struktur khususnya:

Pertama -tama, prinsip kerja mekanisme pencetakan seluler kiri dan kanan adalah sama.

Kotak cap belakang dan mimeograf digerakkan oleh sabuk sinkron dan mekanisme pemandu. Motor menggerakkan katrol sinkron untuk memperbaiki mekanisme geser dan sinkron sehingga mereka dapat mengambil gerakan linier.

sebuah. Urutan gerak (teknik)

a) pelapis pewarna di pelat seluler bawah dengan kotak mimeograf;

b) stempel bergerak ke bagian atas pelat seluler; Silinder poros ganda menurunkan dan menekan stempel untuk menempel pewarna;

C) Akhirnya, stempel akan bergerak ke materi. Silinder poros ganda lebih rendah dan pewarna dicap ke material.

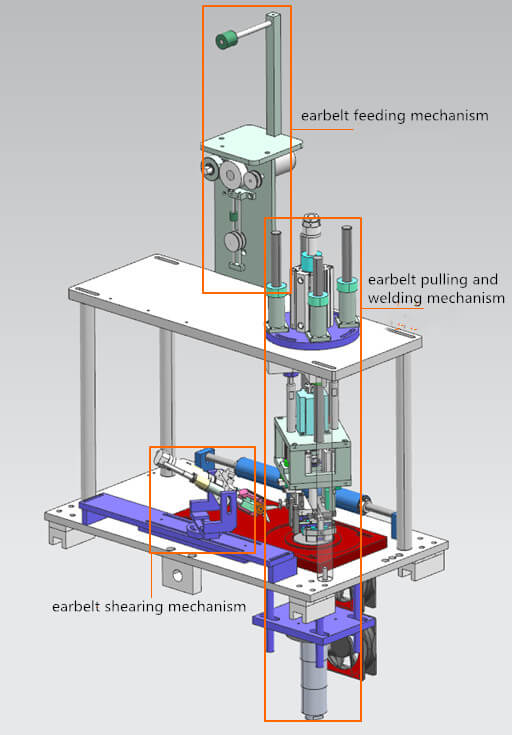

2) Stasiun pengelasan earbelt

Mekanisme pengelasan earbelt kiri dan kanan memiliki struktur dan prinsip kerja yang sama tetapi posisi yang berlawanan.

Aliran Operasi:

a) earbelt diumpankan oleh mekanisme makan dan ditarik ke mekanisme pengelasan;

b) mekanisme penarik dan pengelasan earbelt menarik earbelt dan kemudian mekanisme sheraing mencukurnya;

c) Akhirnya mekanisme pengelasan las earbelt pada topeng.

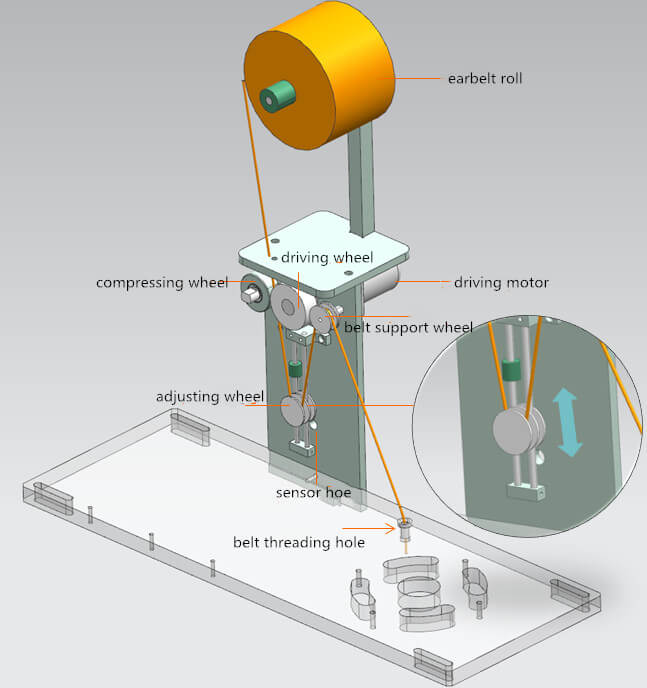

sebuah. Mekanisme pemberian makan earbelt

Earbelt Path: Roll Earbelt → Roda Mengemudi & Roda Kompresi → Roda Penyesuaian → Sabuk Penghukung Roda → Lubang Threading Sabuk

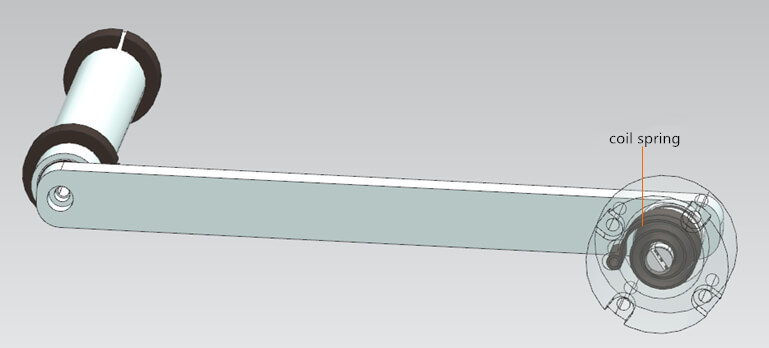

Kompresi roda mengompres earbelt ke roda penggerak. Saat roda penggerak berputar, earbelt bergerak ke bawah. Di ujung lain, earbelt terhubung dengan mekanisme menarik melalui lubang threading. Namun, kecepatan pelepasan earbelt tidak akan sesuai dengan kecepatan tariknya. Dalam hal ini, penyesuaian roda berperan untuk menyesuaikan ketegangan earbelt.

Jika dilepaskan, earbelt akan longgar dan menyesuaikan roda jatuh sampai terdeteksi oleh sensor. Kemudian mengendarai motor berhenti. Sementara itu, mekanisme menarik akan terus menarik penarik earbelt dan angkat roda penyesuaian. Setelah sensor tidak mendeteksi roda, motor mengemudi mulai meremehkan lagi dan mendorong earbelt untuk dilepaskan. Gerakan pelepasan ini berulang.

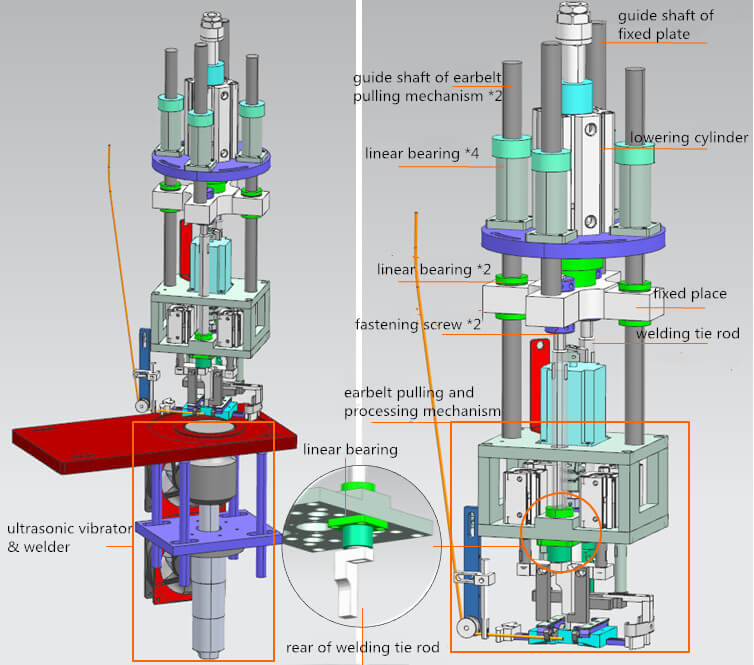

b. Mekanisme penarikan dan pengelasan earbelt

a) Bagaimana beberapa bagian terhubung?

• Silinder menurunkan pelat pemasangan;

• Batang pengikat pengelasan terkunci pada pelat pemasangan melalui sekrup pengunci;

• Gerakan antara batang pengikat pengelasan dan mekanisme penarik dan pemrosesan earbelt adalah relatif. Tetapi jika batang terangkat ke bawah menghubungi mekanisme, seluruh mekanisme kemudian akan ditahan.

b) Prinsip Gerakan Vertikal:

• Menurunkan silinder mendorong pelat pengikat ke bawah;

• Piring Memperbaiki mendorong batang pengikat pengelasan ke bawah;

• Mekanisme penarik earbelt yang ditahan oleh batang pengikat pengelasan bergerak ke bawah karena gravitasi;

• Saat menarik bagian bawah mekanisme, silinder rendah akan menekan batang pengikat pengelasan ke bawah sampai bagian bawahnya juga;

• Silinder menurunkan drive pelat pemasangan untuk bergerak ke atas;

• Memperbaiki drive pelat batang pengikat pengelasan untuk bergerak ke atas; Kemudian ujung batang menyentuh mekanisme penarik earbelt dan kedua bagian ini bergerak ke atas;

• Mereka bergerak ke batas silinder.

c) Mekanisme penarikan dan pengelasan earbelt

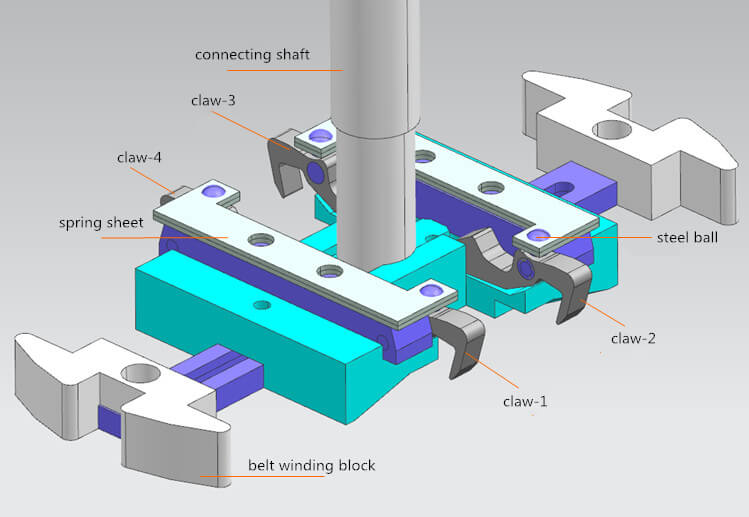

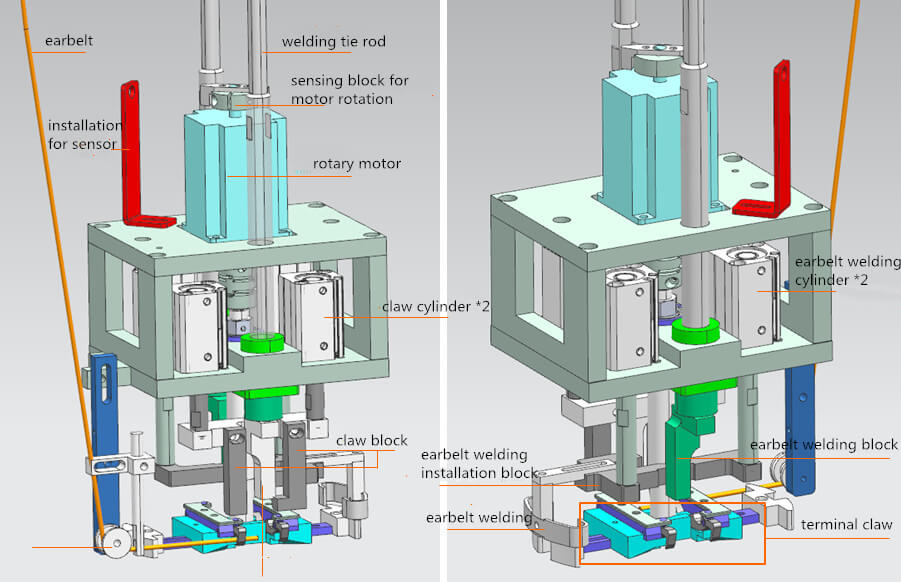

Ini adalah gambar mekanisme penarikan dan pemrosesan earbelt dari dua sudut dan yang berikut adalah gambar detail cakar terminal:

saya. Fungsi beberapa bagian

• Sensor bekerja sama dengan motor dengan mendeteksi blok penginderaan untuk rotasi motor untuk mengontrol sudut rotasi (180 ° per waktu)

• Keadaan musim semi dapat disimpan dengan bola baja. (Jika ditekan oleh blok cakar, pegas tidak akan rebind)

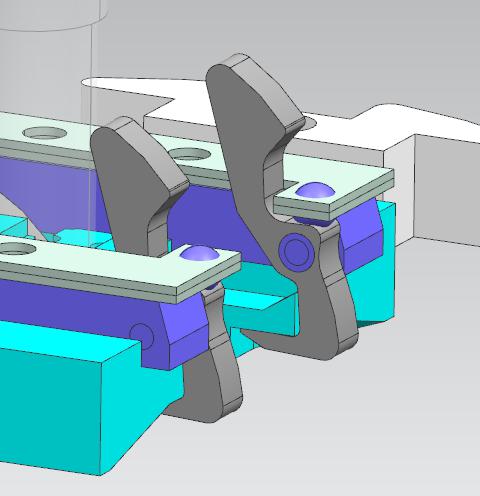

• Claw akan seperti ini setelah ditekan oleh claw block (earbelt dapat ditekan jika melonggarkannya):

ii. Pesanan kerja (yang paling penting)

• Pada awalnya, earbelt ditekan oleh claw-1;

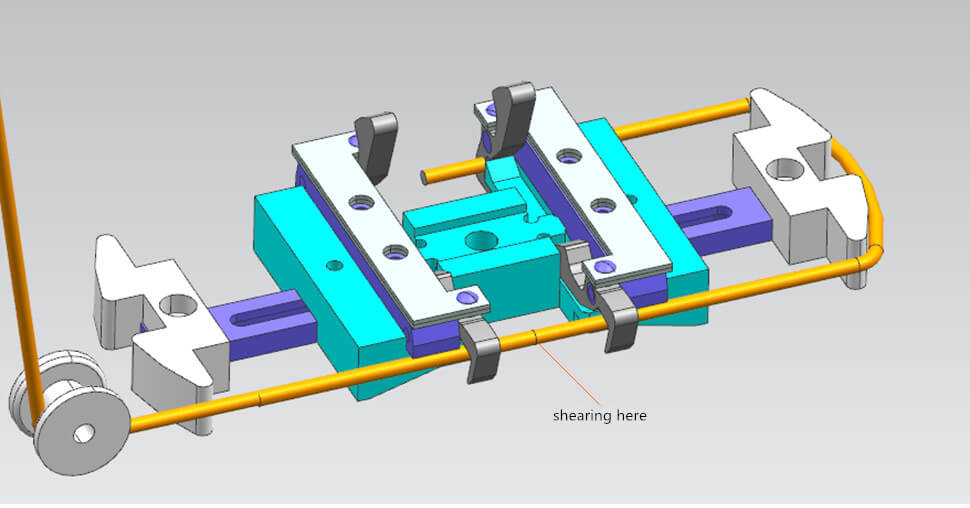

• Motor rotary menggerakkan cakar terminal untuk berputar selama 180 °. Kemudian Claw-1 akan secara otomatis menarik earbelt ke keadaan berikut:

• Claw Cylinder Drive Blok Cakar untuk menurunkan cakar dan tekan Earbelt. Kemudian mekanisme geser earbelt mencukur earbelt dan kembali dengan cakar;

• Seluruh mekanisme lebih rendah sampai blok pengelasan earbelt di dua sisi tekan kedua ujung earbelt;

• Earbelt Welding Blovk Weld Earbelt ke Mask; Silinder pengelasan earbelt mendorong strip pengelasan ke bawah. Sementara strip mendorong earbelt pada blok berliku, pelat pemasangan untuk strip pengelasan akan menekan ujung claw-2,3 & 4 untuk mengembalikan tiga cakar. Pada saat yang sama, Claw dapat melepaskan earbelt yang dicukur. (Catatan: Claw 1 tidak ditekan);

Catatan: Dalam gerakan berikutnya, pelat pemasangan hanya akan menekan Claw2 & 3.

• Seluruh mekanisme terangkat. Akhirnya, Earbelt berhasil mengelas. Proses di atas diulang sehingga earbelt dengan cepat ditarik dan dilas.

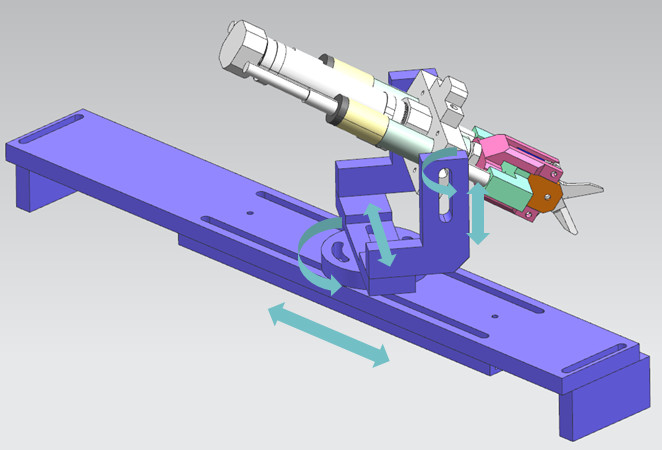

c. Mekanisme geser earbelt

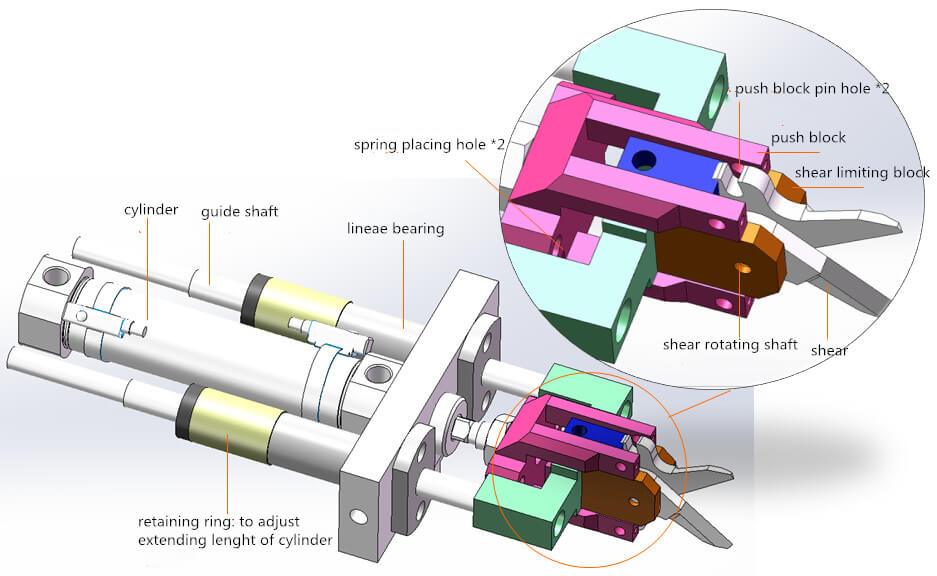

Bagian ungu digunakan untuk menyesuaikan sudut dan posisi mekanisme.

Ada pin di lubang pin blok push dan poros berputar geser dalam produksi praktis. Mata air juga ditempatkan di lubang penempatan pegas. Selain itu, tidak ada hubungan antara blok push, bagian hijau dan blok pembatas geser. Mereka bisa meluncur.

a) Pesanan Kerja:

• Silinder mendorong mekanisme front-end ke earbelt;

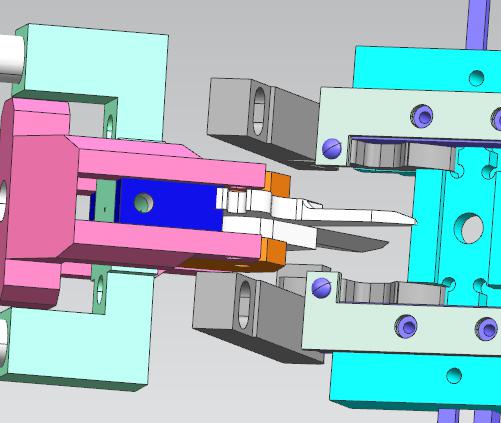

• Silinder mendorong terus menerus bahkan ketika geser membatasi blok blok kontak claw (ditunjukkan pada gambar berikut). Tetapi geser akan didorong untuk ditutup dan agar earbelt dicukur;

• Selama kembali, pegas akan memisahkan blok push dari blok pembatas geser dan geser kembali terbuka.

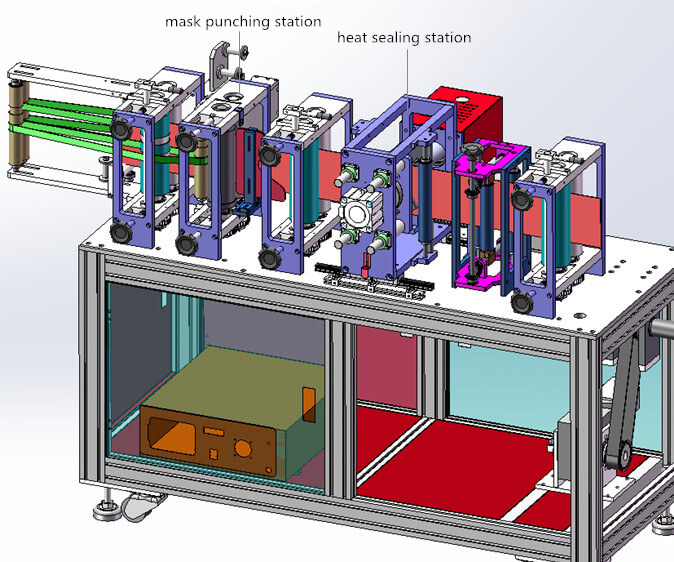

2. Topeng meninju dan stasiun pemrosesan limbah

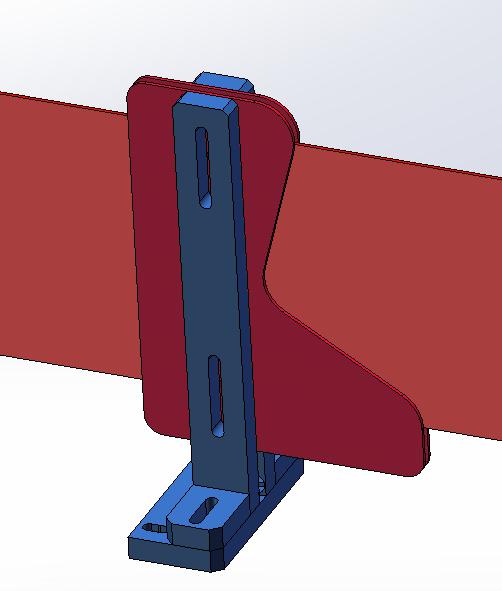

1) Mekanisme lipat topeng

Seperti yang kita semua tahu, KN95 dilipat. Sebenarnya, mekanisme ini persis digunakan untuk melipat topeng.

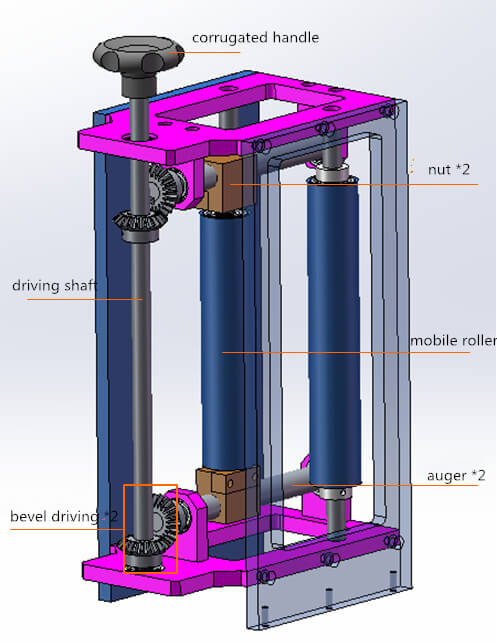

2) Stasiun rol tanpa daya

Pegangan bergelombang yang berputar dapat menggerakkan poros penggerak untuk diputar. Kemudian Auger juga digerakkan untuk diputar dengan mekanisme mengemudi bevel. Akhirnya, posisi roller seluler dapat disesuaikan.

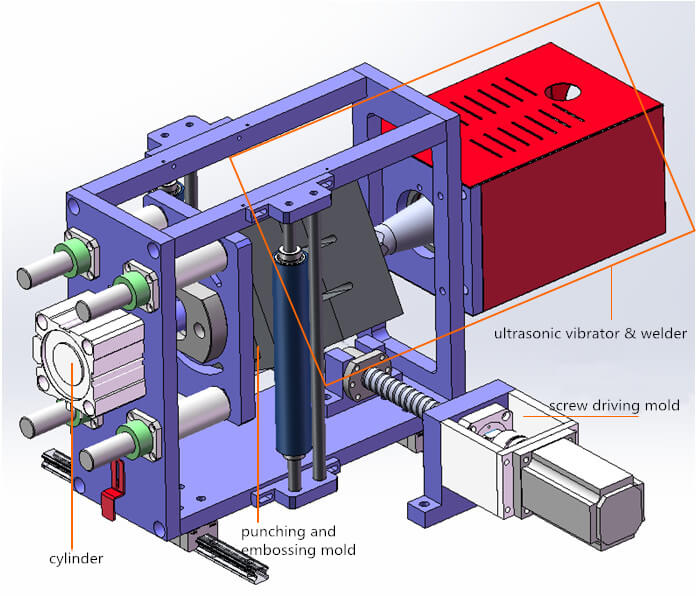

3) Stasiun Meninju Topeng

Cetakan penggerak sekrup menggerakkan seluruh mekanisme untuk membalas untuk memastikan bahwa tidak ada perpindahan topeng yang relatif. ID masker terlipat dipanaskan oleh ultrasonik dan ditinju.

4) Stasiun Flip Earbelt

Sebelum stasiun ini, Earbelt menghadap ke bawah. Tapi earbelts dari semua topeng ujung menghadap ke atas. Ini adalah fungsi dari stasiun ini: untuk membalik earbelts.

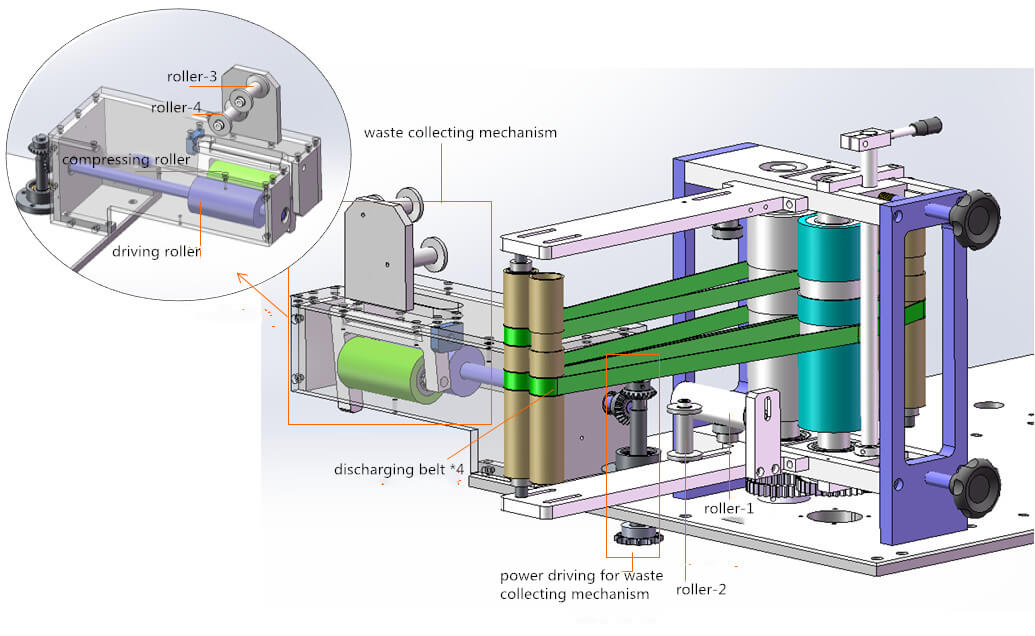

5) Stasiun Pelepasan Topeng

Delopging Belt dapat mengeluarkan topeng. Limbah Punched akan dikeluarkan dalam urutan: Roller-1 → Roller-1 → Roller-3 → Roller-4 → Driving Roller & Compressing Roller.

Kekuatan mekanisme pengumpulan limbah juga berasal dari poros daya dan ditransmisikan oleh mekanisme bevel. Tapi, apa asal kekuatan poros daya?

Dapat dilihat bahwa asal daya adalah motor servo dan peredam. Daya mereka dapat ditransmisikan ke stasiun lain melalui poros daya.

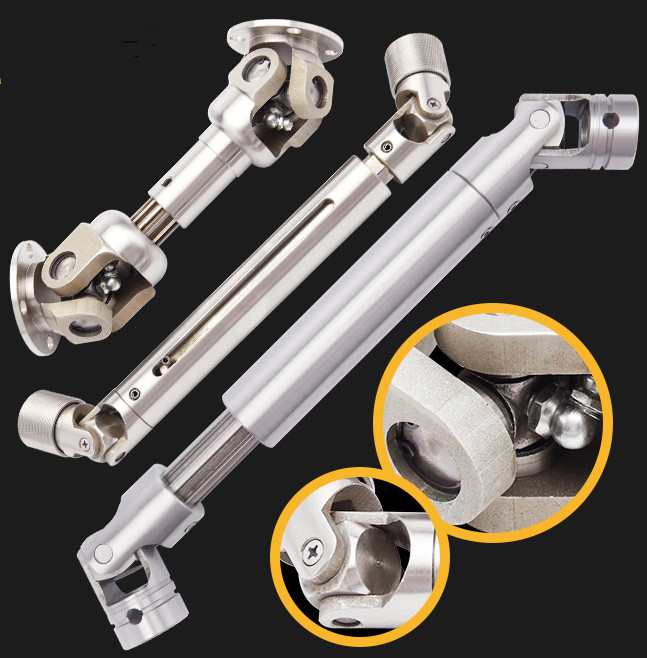

Peralatan terdiri dari beberapa bingkai mesin. Untuk tidak membongkar poros daya saat memisahkannya, kopling universal yang fleksibel digunakan di tempat penghubung.
