Menggambar dan Struktur Mesin Pembuat Topeng N95 i

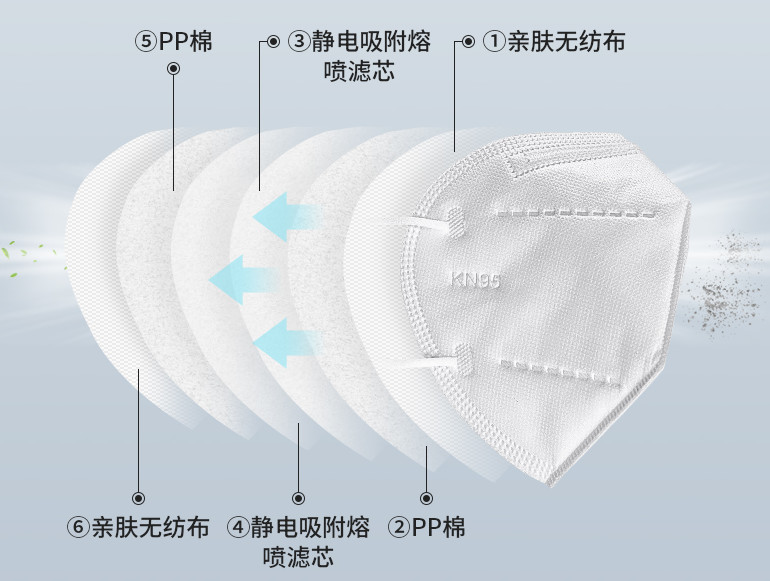

Di pasaran, N95 ada banyak jenis. Mesin mask N95 yang kami perkenalkan hari ini, topeng produknya seperti ini:

① Non-anyaman ramah kulit

② PP Cotton

③ Filter adsorpsi elektrostatik meleleh

④ Filter adsorpsi elektrostatik meleleh

⑤ PP Cotton

⑥ Non-anyaman ramah kulit

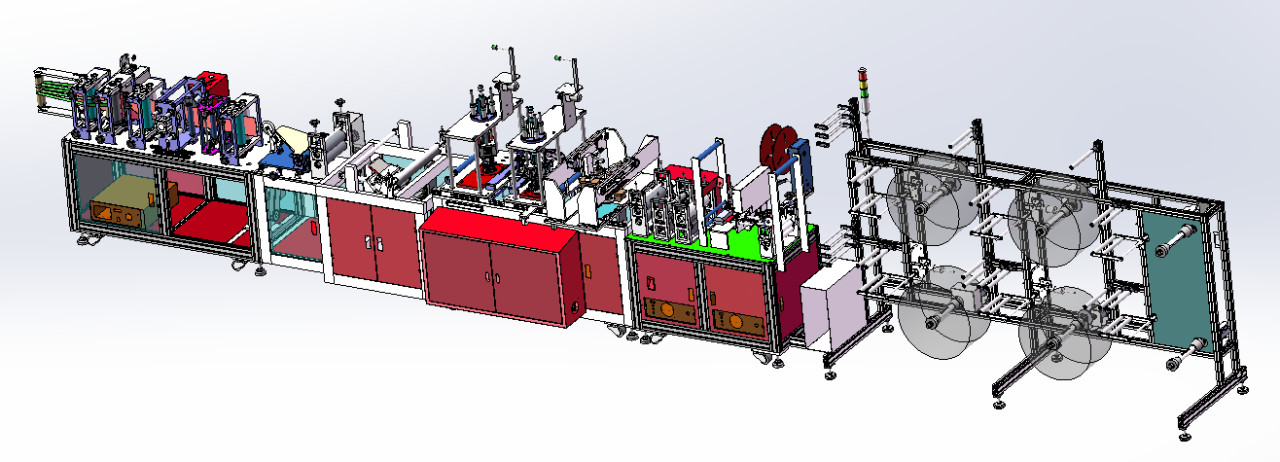

Gambaran berikut adalah aksonometri:

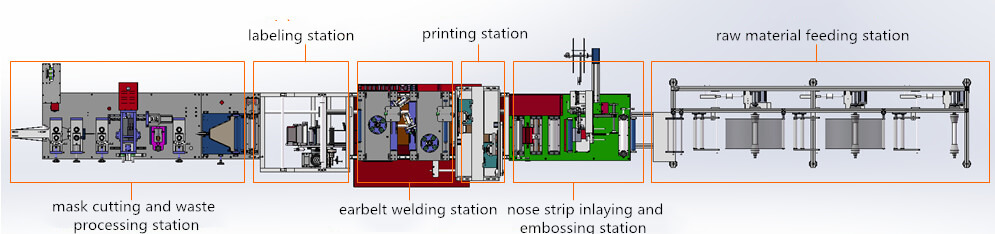

Seluruh proses ditandai sebagai berikut:

1. Stasiun Pakan Bahan Baku

Umumnya N95 terdiri dari kain 3-6 lapisan dan mesin topeng ini dapat menghasilkan topeng 6 lapisan. Kuantitas gulungan kain ditentukan oleh lapisan topeng akhir. Berapa banyak lapisan topeng, berapa banyak gulungan kain.

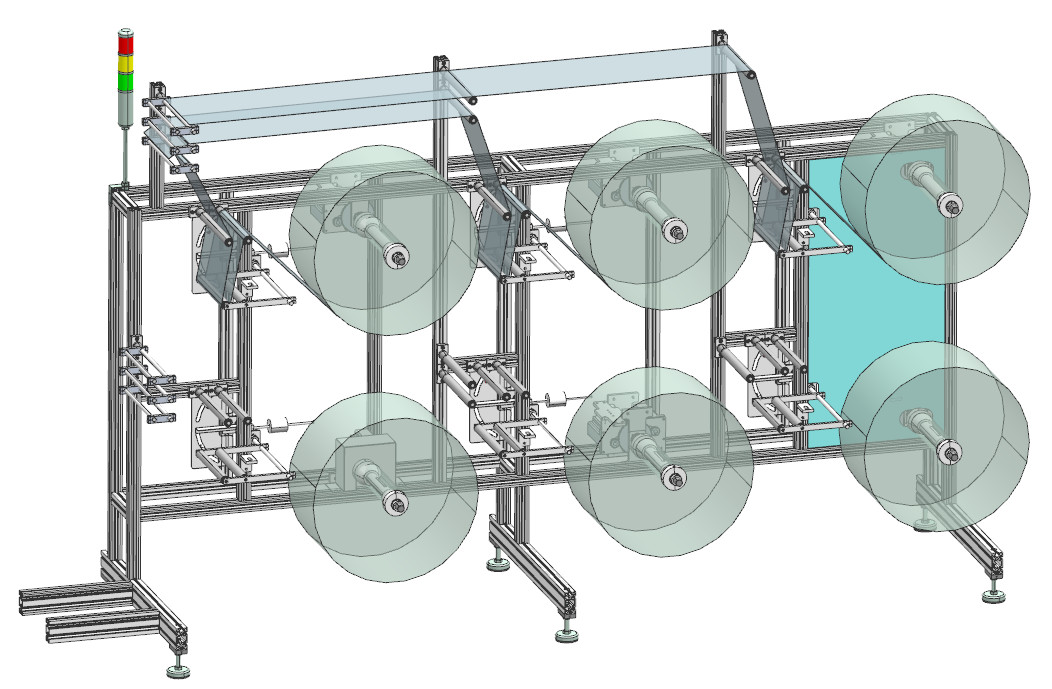

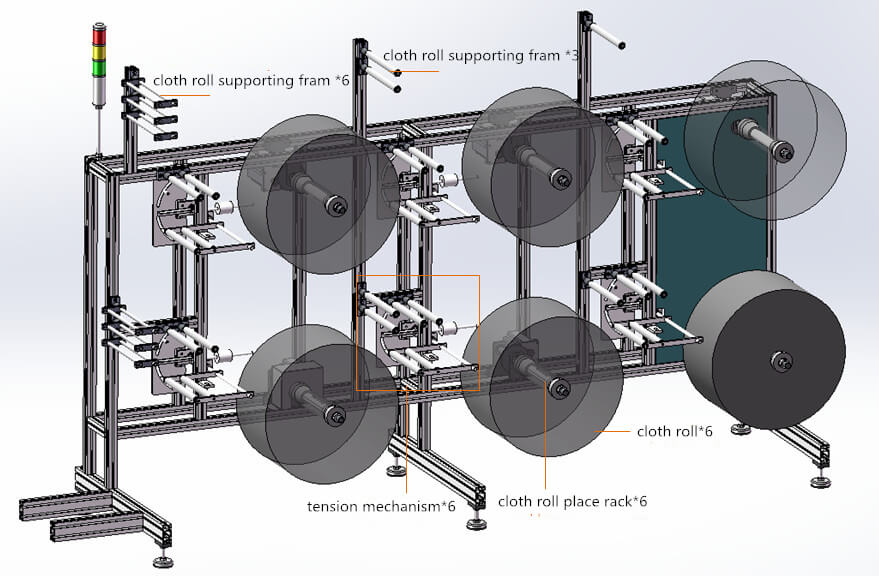

1) Jalur Kain

Setiap gulungan kain pertama akan melintasi mekanisme tegangan dan didukung oleh bingkai pendukung gulungan kain dan terhubung ke stasiun berikutnya, ditunjukkan seperti pada gambar berikut:

2) Struktur stasiun

sebuah. Rak Tempat Gulung Kain

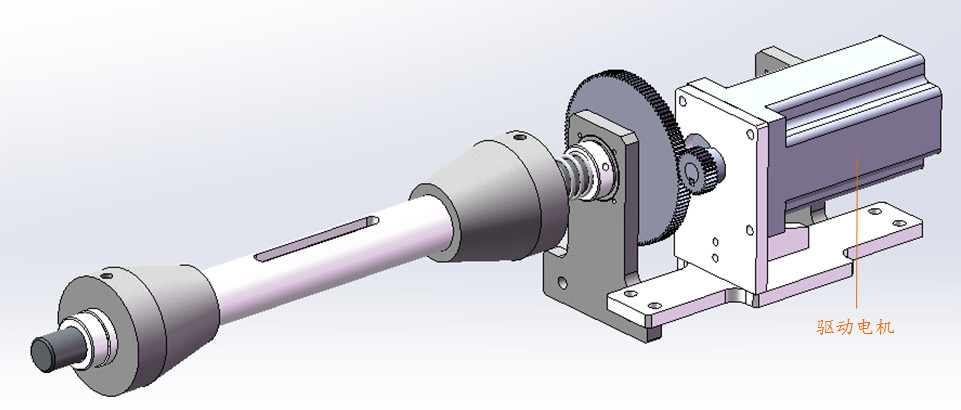

Motor Mengemudi

Perangkat ini ditenagai oleh motor penggerak.

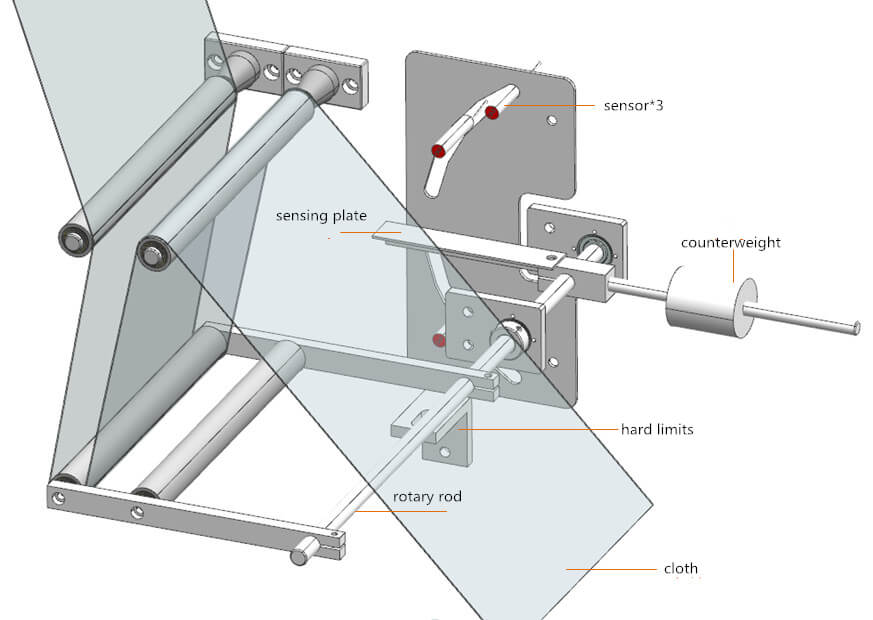

b. Mekanisme ketegangan

Mekanisme ketegangan ini dapat mencegah kain menjadi terlalu longgar atau tegang. Prinsip khususnya adalah:

A) Bahan kain dilepaskan terlebih dahulu. Karena kecepatan pelepasan material lebih tinggi dari kecepatan makan material selama produksi, material akan longgar. Dalam hal ini, roller di sebelah kiri batang putar jatuh karena gravitasi sampai pelat penginderaan dirasakan oleh sensor. Pada saat itu, motor mengemudi berhenti. Selama proses ini, kain akan tetap tegang.

b) Setelah mengemudi motor berhenti rotasi, bahan kain akan lebih tegang dan lebih tegang. Kemudian rol akan digerakkan untuk bergerak ke atas sampai pelat penginderaan dirasakan. Dan materi dilepaskan lagi.

c) Proses di atas berulang.

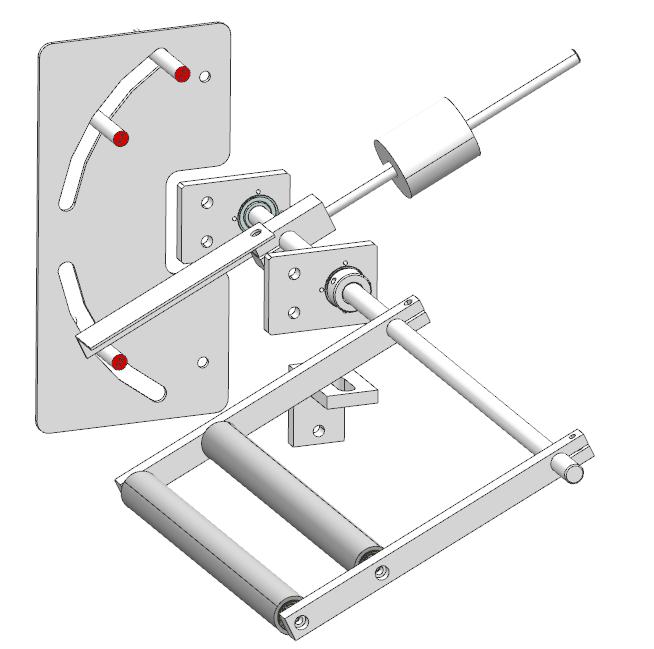

Pada gambar, kami menemukan penyeimbang. Ini dapat mengurangi tekanan ke bawah dari dua rol menjadi bahan kain, tetapi tekanan yang dikurangi masih kewalahan oleh beratnya. Oleh karena itu, mekanisme tegangan akan berputar ke dua rol ini secara normal. Kami juga dapat menemukan pembatas yang sulit. Ketika karung tempat material kosong, pembatas dapat mendukung batang putar:

Sebuah pertanyaan adalah mengapa mekanisme ketegangan diperlukan. Sebenarnya, tanpa mekanisme ketegangan, material harus dihubungkan dengan stasiun berikut secara langsung. Jika dioperasikan oleh SO, akan ada beberapa masalah. Misalnya, untuk menghindari materi yang terlalu longgar atau tegang, kecepatannya harus sama di semua stasiun. Meskipun produksi pasti dan kecepatan putar gulungan kain dapat disesuaikan agar sama, diameter gulungan berubah. Oleh karena itu, kecepatan pelepasan material tidak stabil. Akhirnya, sulit untuk melepas kecepatan pelepasan material dengan kecepatan makan.

Singkatnya, mekanisme ketegangan berperan dalam melepaskan materi ketika kekurangan material terdeteksi dan berhenti melepaskan ketika material dengan panjang tertentu dilepaskan.

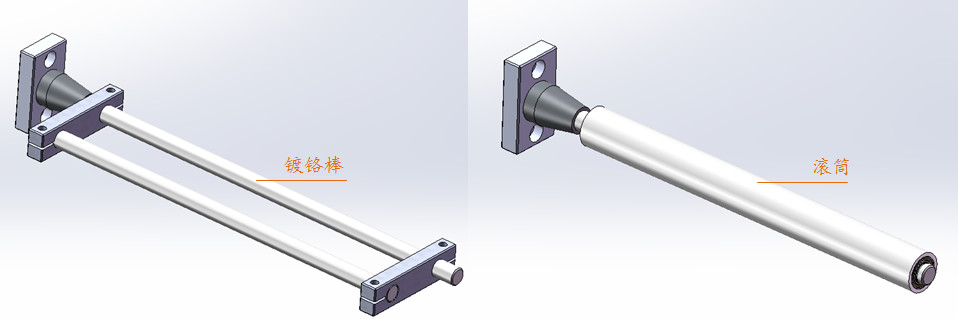

c. Bingkai pendukung kain

Perangkat ini sebanding sederhana.

Bar/roller krom

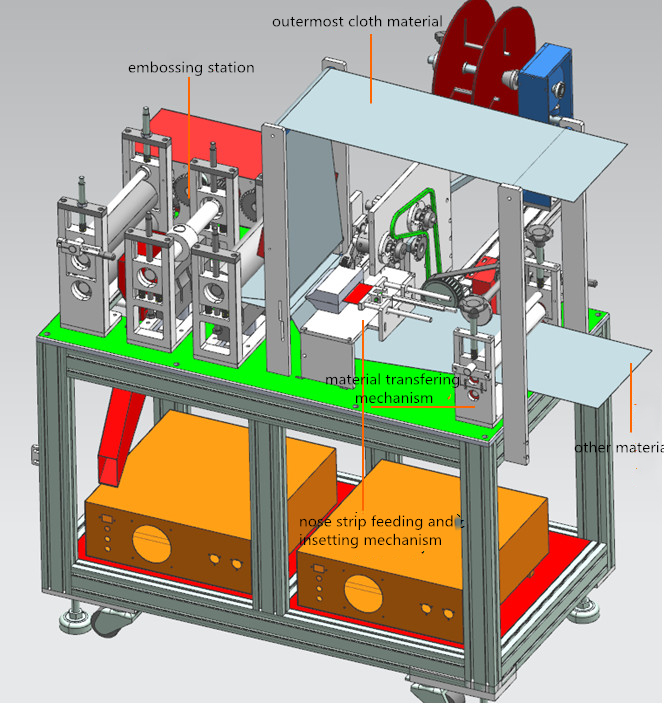

2. Stasiun Insetting dan Embossing Strip Nose

Sebelum analisis ke stasiun ini, satu pertanyaan harus dijawab adalah mengapa lapisan materi diproses di atas. Seperti yang kita semua tahu, topeng N95 bukanlah masker sekali pakai yang strip hidungnya adalah inset dengan melipat lapisan tunggal bahan. Oleh karena itu, bahan terluar harus diproses di bagian atas sehingga strip hidung dapat menjadi inset di antara lapisan material.

1) Urutan Aliran

sebuah. Bahan terluar dan bahan lainnya dimasukkan ke dalam stasiun di jalur yang ditunjukkan pada gambar di atas;

b. Sementara bahan sedang disampaikan ke stasiun, stasiun inseting strip hidung akan menyisihkan strip di antara lapisan kain.

2) Mekanisme

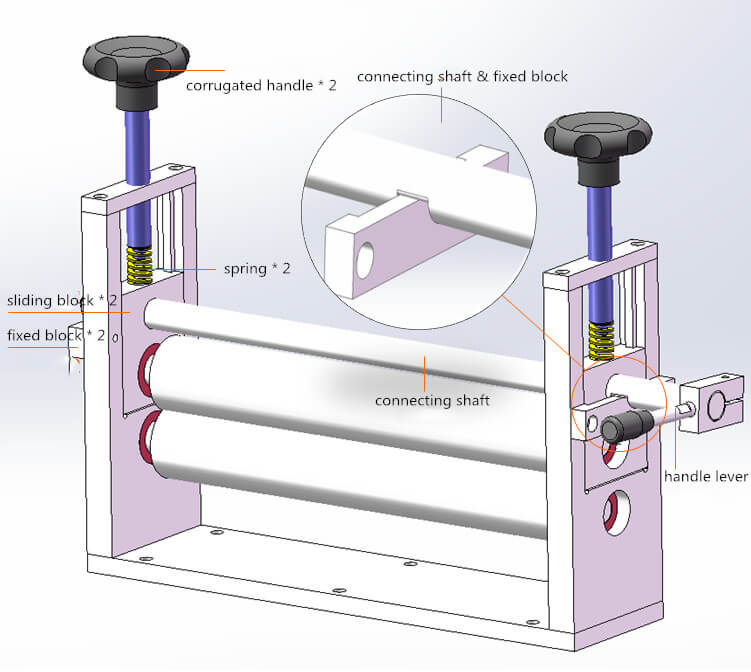

sebuah. Perangkat transfer material

Perangkat ini dapat menekan lapisan material. Prinsipnya adalah: mengencangkan pegangan bergelombang dan kemudian memadatkan blok geser dengan pegas.

Fungsi perangkat ini cukup sederhana, jadi mari kita membahas fitur -fiturnya secara langsung. Dapat ditemukan bahwa blok tetap macet ke alur poros penghubung. Dalam hal ini, poros penghubung juga akan terangkat atau lebih rendah saat berputar. Saat tuas tangan diputar, roller atas akan terangkat. Oleh karena itu, bahan baru dapat ditempatkan di antara dua rol dengan nyaman.

b. Mekanisme Pemberian Makanan dan Insetting Hidung

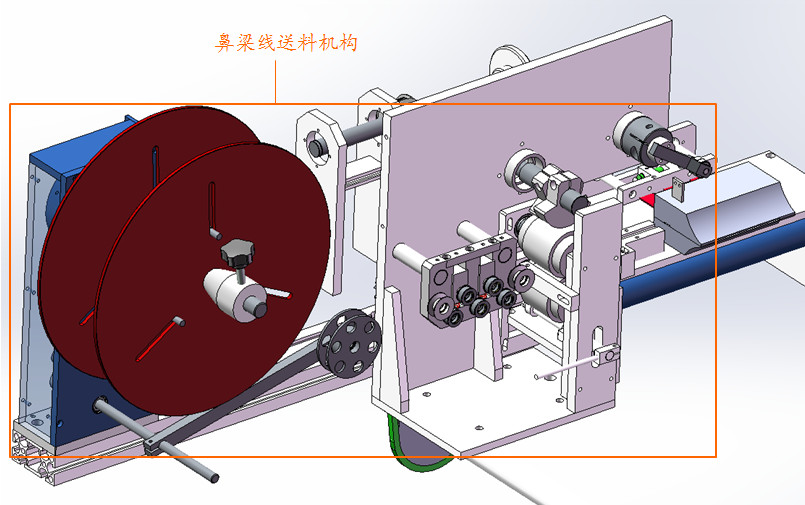

Mekanisme pemberian makan strip hidung

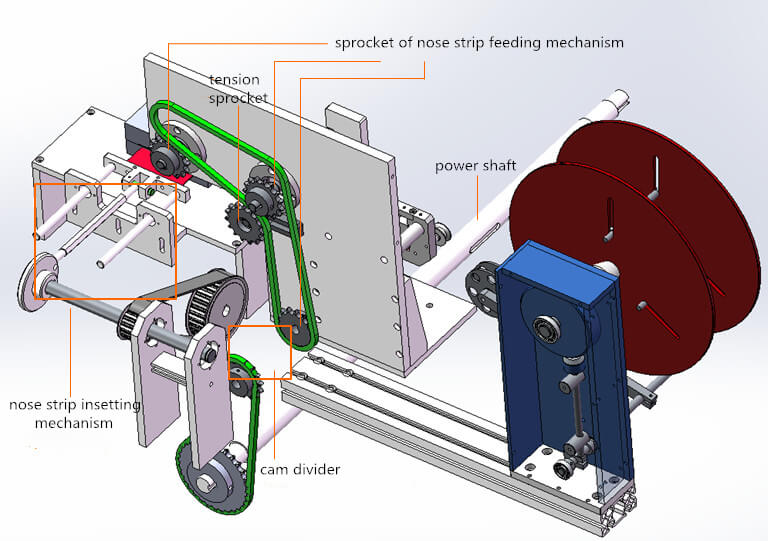

a) Mengemudi mekanisme ini

Mekanisme ini benar -benar didorong oleh poros daya, yang juga menyediakan daya untuk stasiun berikut.

Setelah itu, Powers dipindahkan ke pembagi CAM dan akhirnya mekanisme pemberian makan dan pengisian hidung.

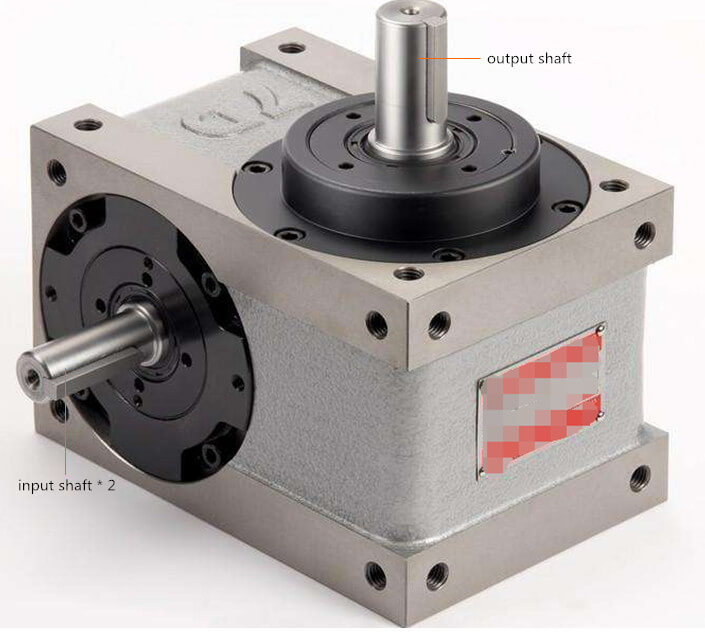

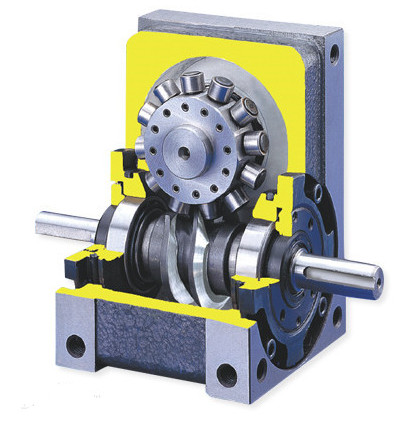

Bagaimana cam pembagi seperti?

Ada dua poros input dan satu poros output. Poros input terhubung dengan sproket pengumpanan daya dan material dan poros output dengan roda sinkron dari mekanisme insetting material.

Dari gambar di atas, dua poros input adalah integrasi sehingga daya dapat langsung dikirim ke sproket pemberian makan material yang bergerak tanpa istirahat. Di sisi lain, roda sinkron yang menghubungkan dengan poros output menjadi berputar sebentar -sebentar karena struktur pembagi dalam.

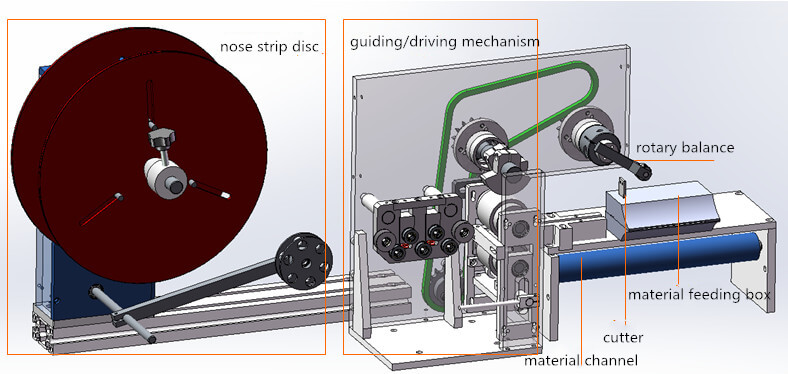

b) mekanisme pemberian makan hidung

saya. Urutan aliran

• Disk material → Mekanisme Panduan/Mengemudi. (Disk material tidak perlu daya untuk mengemudi dan strip hidung digerakkan oleh mekanisme mengemudi.)

• Mekanisme Panduan/Mengemudi → Saluran Bahan → Kotak Pakan Bahan.

• Setelah strip hidung diberi makan, rotary balance mendorong pemotong untuk memotong strip dan kemudian menyisihkan mekanisme mendorong strip menjadi bahan kain.

• Proses di atas berulang.

ii. Prinsip bekerja

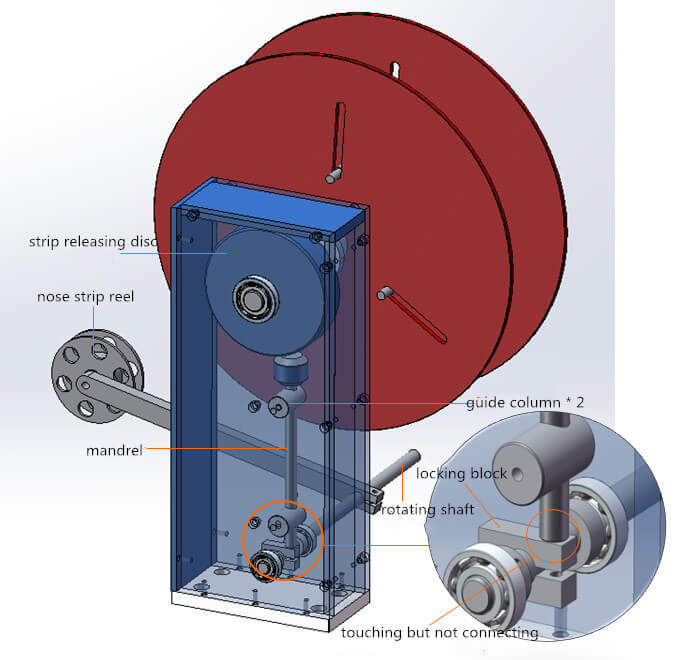

• Cakram strip hidung

Reel strip hidung → poros berputar → blok penguncian → mandrel → disk lepaskan strip

Mekanisme ini dapat memberi makan strip ketika tidak ada materi dalam mekanisme membimbing/mengemudi, sementara berhenti ketika terlalu banyak material dilepaskan. Prinsip kerja tertentu dapat dijelaskan sebagai:

Strip hidung disampaikan di bawah gulungan strip. Ketika material kurang dalam mekanisme pemandu/mengemudi, strip hidung akan ditegakkan sehingga gulungan strip diangkat dan mendorong rotasi poros berputar. Poros kemudian mengendarai blok pengunci untuk bergerak searah jarum jam dan menurunkan mandrel. Setelah itu, cakram material berputar.

Di sisi lain, strip hidung akan longgar jika dirilis berlebihan. Oleh karena itu, strip reel bergerak ke bawah dan gerakan berikut berlawanan dengan proses di atas. Akhirnya, mandrel mendukung disk material dan menghentikan gerakannya.

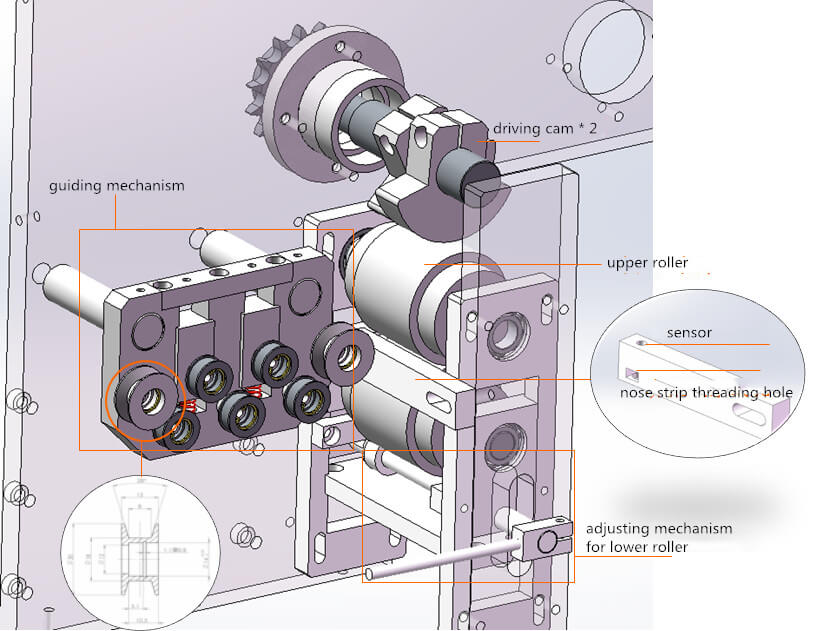

• Mekanisme membimbing/mengemudi

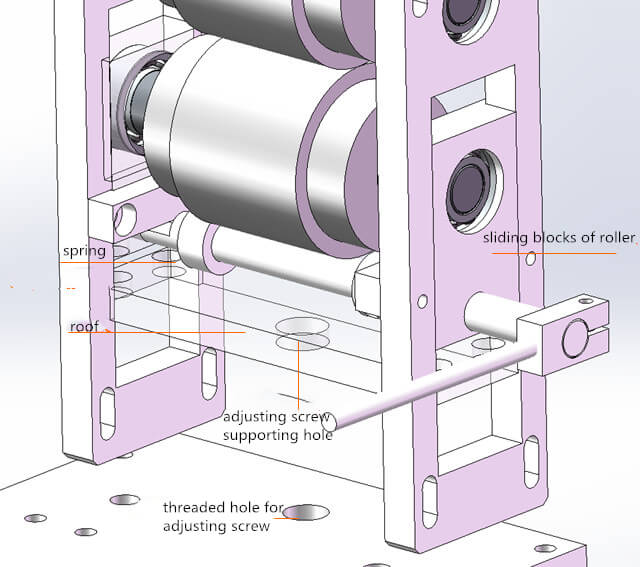

Mekanisme penyesuaian untuk roller yang lebih rendah bekerja dalam prinsip yang sama dan untuk fungsi yang sama dengan mekanisme transfer material. Yang berbeda di antara mereka adalah bahwa sekrup penyesuaian pertama -tama mendukung atap yang kemudian mendukung roller melalui pegas di antara itu dan blok geser Roller.

Fungsi mekanisme panduan adalah untuk menghindari penyimpangan strip. Kita dapat melihat dari gambar bahwa dua rol di kiri dan kanan adalah tipe V, yang dapat mencegah strip hidung menyimpang ke dua sisi.

Setelah mekanisme pemandu, strip hidung disampaikan melalui blok instalasi sensor, di antara roller itu dan ke saluran material akhirnya. Cam mengemudi menggerakkan rol. Saat berputar satu lingkaran, itu menyentuh roller sekali dan menggerakkan rotasi rol.

Anda mungkin juga bertanya mengapa dua kamera dibutuhkan? Sebenarnya, dua cam dapat membantu pengguna untuk menyesuaikan sudut kontak mereka dengan rol dengan nyaman untuk menyesuaikan panjang melepaskan strip hidung dengan nyaman.

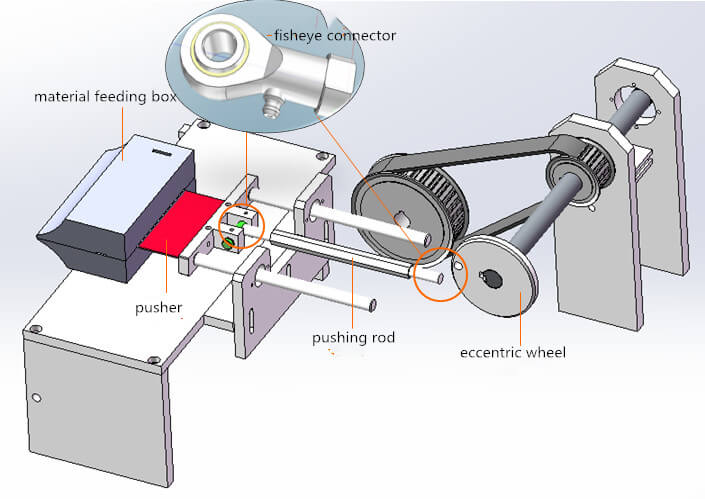

C) Mekanisme Insetting Hidung Strip

Mekanisme ini bergerak dalam urutan: roda eksentrik mendorong mendorong batang dan pendorong ke depan ke strip hidung inset antara material.

c. Mekanisme embossing

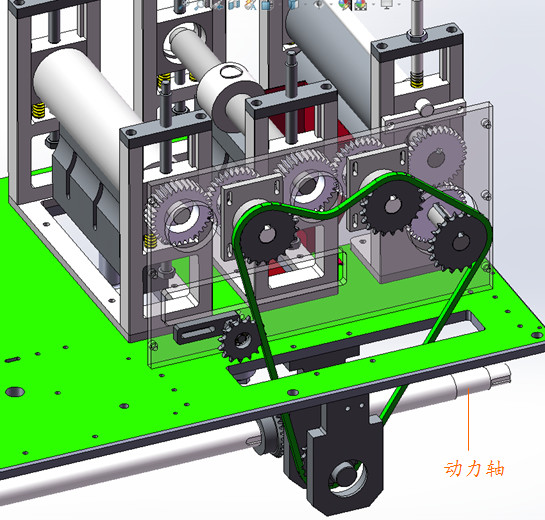

Poros daya

Kekuatan mekanisme ini juga berasal dari poros daya, yang menyediakan poros untuk pemberian makan hidung dan mekanisme pengisian.

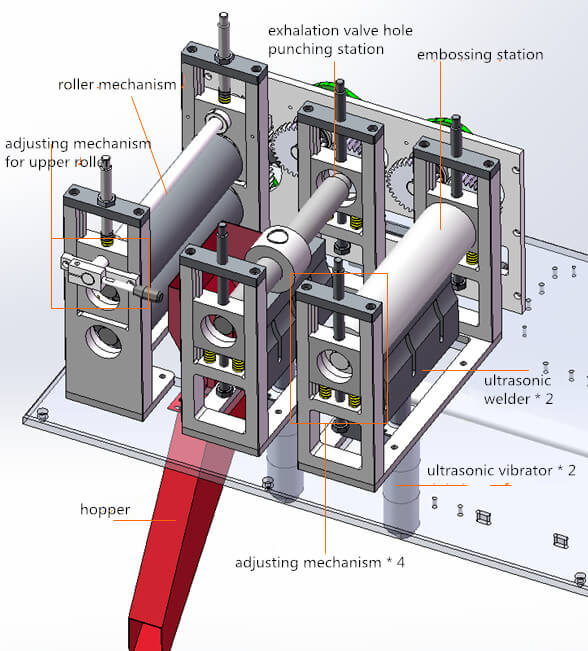

Gambar berikut menunjukkan detail mekanisme ini:

a) Stasiun embossing

Ada garis -garis pada rolnya (tidak ditampilkan pada gambar) untuk menular vena pada topeng N95.

Mekanisme penyesuaian stasiun ini juga jelas. Sekrup atas dan bawah dapat memperbaiki blok geser. Fungsi pegas tengah untuk mengangkat rol embossing saat sekrup atas dilonggarkan tanpa mengencangkan sekrup bawah.

b) Stasiun peninju lubang katup napas

Lingkaran roller yang menonjol dapat meninju lubang untuk katup pernafasan. Limbah yang dipukul dibuang melalui hopper. Tetapi topeng yang diproduksi pada mesin ini tidak memiliki katup pernafasan, jadi stasiun tinju ini tidak diperlukan.

c) mekanisme rol

Itu bisa mendorong bahan kain ke depan.
