Cara menyesuaikan pelacakan tanda mata pada mesin pengepakan blister

Tanda mata pada alu foil dapat dilacak oleh sakelar fotoelektrik setelah setiap traksi. Jika ada tanda mata yang terdeteksi sebagai set, ruang lingkup perjalanan akan tetap; Tetapi jika tidak, ruang lingkup perjalanan dapat dikompensasi untuk pelacakan tanda mata yang tepat.

1. Debugging

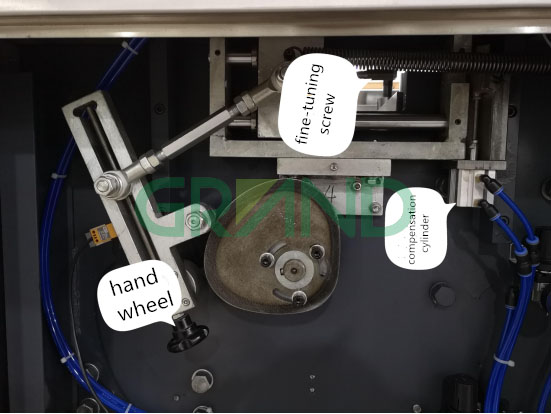

1) Sesuaikan cetakan untuk kontrol ukuran blister dan tentukan ukurannya berdasarkan ruang lingkup antara dua tanda mata (atau mengacu pada diagram material). Roda tangan dapat diputar ke atas untuk memperpanjang lepuh atau diputar ke bawah untuk memperpendeknya.

2) Setelah penyesuaian blister, nyalakan sakelar pelacak dan sejajarkan dengan tanda mata pada alu foil;

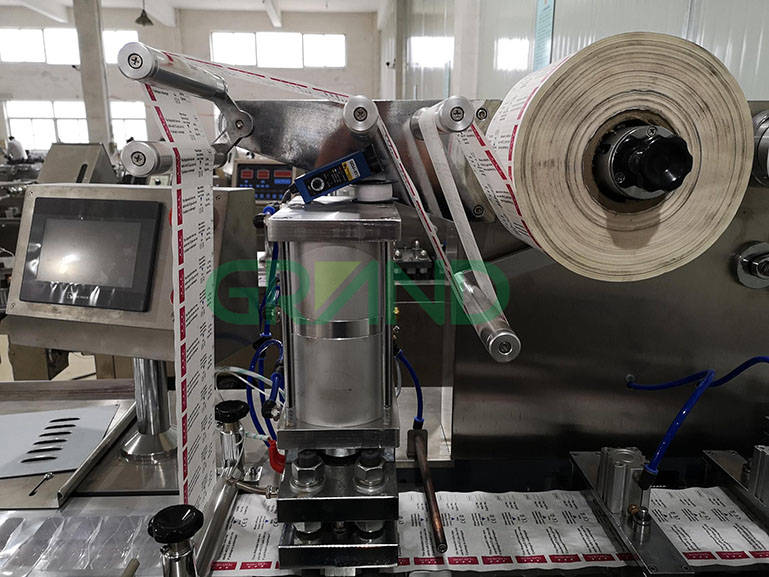

Seperti yang ditunjukkan pada gambar berikut, alu foil akan ditarik ke kiri dan sensor melacak sisi kiri tanda mata.

← ke

Alu Foil Gerakan Arah

Ada tombol hitam kecil yang dapat digunakan untuk menyesuaikan sensitivitas pelacakan tanda mata. Mesin menarik alu foil, dan indikator berubah merah ketika tanda mata dirasakan dan berubah menjadi hijau saat tanda mata ditarik. Tidak ada penggantian merah dan hijau menunjukkan bahwa sensitivitas sensor harus dinaikkan.

3) Selama operasi, berdasarkan sakelar pelacakan tanda mata, jika kursor mengimbangi ke depan, ruang lingkup traksi terlalu panjang dan operator dapat menyempurnakan sekrup ke dalam. Jika tidak, operator dapat menyempurnakan sekrup ke luar.

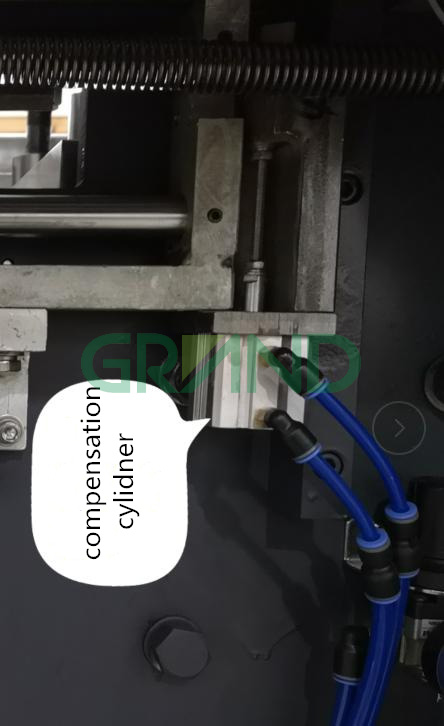

4) Setelah penyesuaian, amati posisi kursor pelacakan dan pastikan apakah kompensasi itu tepat. (Deviasi ke depan atau ke belakang ditentukan oleh silinder kompensasi secara otomatis. Silinder bergerak ke bawah untuk menarik tanda mata ke depan dan memperpanjang lepuh atau bergerak ke atas untuk menarik tanda mata ke belakang dan mempersingkat lepuh.)

5) Program PLC didebug di pabrik.

Metode penyesuaian ini sebenarnya cocok untuk pelacakan tanda mata pada mesin pengemasan lain yang dipasang dengan perangkat pelacakan listrik, bersama dengan Mesin pengemasan blister disebutkan seperti di atas.
